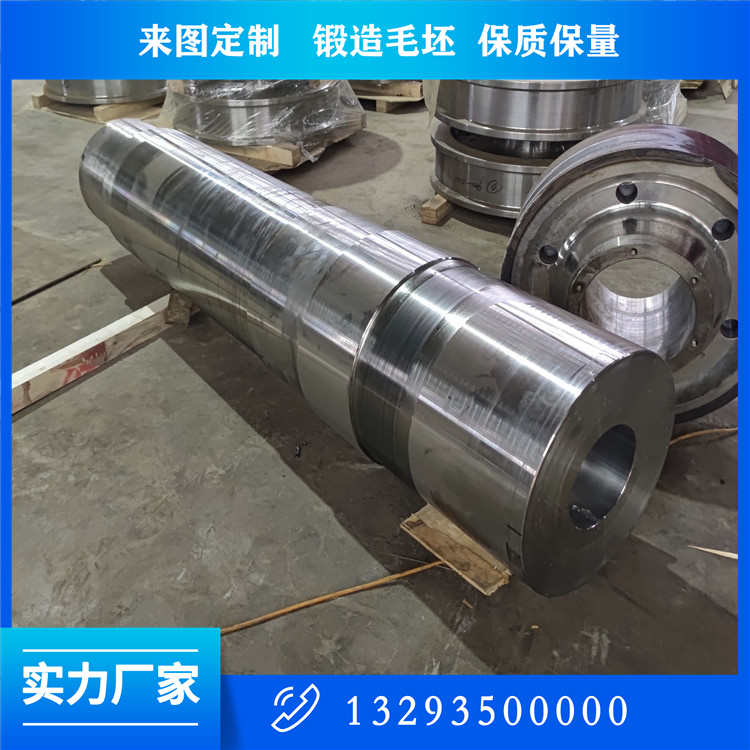

傳動主軸鍛件的質量過程檢測是確保其可靠性、安全性和性能達標的關鍵環節，需貫穿原材料入廠到成品

出廠的全流程。以下是分階段、多維度的詳細檢測體系：

1. 原材料檢測

(1) 化學成分分析

方法：

光譜分析（OES）：快速檢測C、Mn、Cr、Ni等主量元素（精度±0.01%）。

碳硫分析儀：***測定S、P含量（要求S≤0.015%，P≤0.025%）。

標準：ASTM A751、GB/T 4336。

(2) 冶金質量檢測

低倍組織：

酸蝕試驗（熱酸浸法）檢測偏析、縮孔（按GB/T 226標準）。

高倍組織：

金相顯微鏡觀察非金屬夾雜物（ASTM E45評級≤2級）。

2. 鍛造過程檢測

(1) 加熱工藝監控

溫度控制：

紅外測溫儀實時監測坯料溫度（±10℃精度），避免過燒（＞1250℃）。

氧化皮厚度：

超聲波測厚儀檢測（要求≤1mm，否則影響鍛件表面質量）。

(2) 鍛造變形檢測

變形量驗證：

激光掃描比對鍛件三維模型，確保實際變形量≥60%。

流線檢查：

剖切試樣做硫印試驗（按GB/T 1979），流線需與軸向平行。

3. 熱處理過程檢測

(1) 工藝參數記錄

溫度-時間曲線：

多通道數據記錄儀監控爐溫均勻性（±5℃偏差）。

冷卻速率：

淬火介質冷卻特性測試（如IVF SmartQuench系統）。

(2) 硬度與組織檢測

硬度梯度測試：

截面每隔20mm測硬度（洛氏硬度計HRC，允差±2HRC）。

金相組織分析：

調質后要求回火索氏體占比≥90%（GB/T 13298）。

4. 機械加工檢測

(1) 尺寸精度檢測

關鍵部位檢測：

軸承位：氣動量儀測圓度（≤0.01mm）、圓柱度（≤0.015mm）。

螺紋：螺紋通止規（6g/6H級精度）。

形位公差：

三坐標測量儀檢測同軸度（≤Φ0.05mm）、跳動（≤0.03mm）。

(2) 表面完整性檢測

粗糙度：

接觸式輪廓儀（Ra≤0.8μm，軸承配合面）。

殘余應力：

X射線衍射法（表面壓應力≥-200MPa為佳）。

5. 無損檢測（NDT）

(1) 超聲波檢測（UT）

方法：

縱波直探頭（Φ20mm，5MHz）檢測內部缺陷，靈敏度Φ2mm平底孔。

標準：

EN 10228-3 Class 2級，不允許存在當量缺陷＞Φ4mm。

(2) 磁粉檢測（MT）

適用部位：

軸頸、過渡圓角等應力集中區。

技術要求：

熒光磁粉（UV-A光源），裂紋檢出靈敏度0.1mm×2mm。

(3) 滲透檢測（PT）

應用場景：

非磁性材料（如奧氏體不銹鋼）表面開口缺陷檢測。

6. 力學性能測試

(1) 破壞性試驗

拉伸試驗：

取樣位置：1/2半徑處，抗拉強度≥800MPa（如34CrNiMo6）。

沖擊試驗：

-20℃夏比V型缺口沖擊功≥40J（GB/T 229）。

(2) 疲勞試驗

旋轉彎曲疲勞：

測試條件：應力幅±400MPa，循環次數＞10?次（ISO 1143）。

7. 裝配與運行測試

(1) 動平衡測試

方法：

雙面平衡機校正，剩余不平衡量≤1g·cm/kg（ISO 1940-1 G2.5級）。

(2) 模擬工況測試

扭矩加載試驗：

逐步加載至1.5倍額定扭矩，監測變形量（≤0.1°扭轉變形）。

8. 全流程質量控制文檔

檢測階段    記錄內容    工具/標準

原材料    材質證書、光譜報告    MTC（材質追溯證書）

鍛造    加熱曲線、變形量記錄    鍛造工藝卡（FPQ）

熱處理    溫度-時間曲線、硬度分布圖    AMS 2750（高溫測量標準）

終檢    UT/MT報告、尺寸檢測數據    ISO 9001質量記錄

9. 常見缺陷與解決方案

缺陷類型    成因    糾正措施

白點裂紋    氫致開裂    鍛后緩冷+去氫退火（300℃×24h）

晶粒粗大    終鍛溫度過高    控制終鍛溫度＜850℃

表面折疊    模具設計不合理    優化預鍛模腔R角

10. 智能化檢測趨勢

在線監測系統：

鍛造過程中實時AI缺陷識別（如超聲波信號深度學習）。

數字孿生比對：

三維掃描數據與CAD模型自動偏差分析（精度±0.05mm）。

區塊鏈追溯：

全生命周期數據上鏈，確保檢測結果不可篡改。

通過上述多維度、全流程的檢測體系，可確保傳動主軸鍛件在極端載荷、長周期運行等工況下的可靠性。

現代檢測技術正朝著自動化、數字化、高靈敏度方向發展，進一步降低人為誤差風險。
