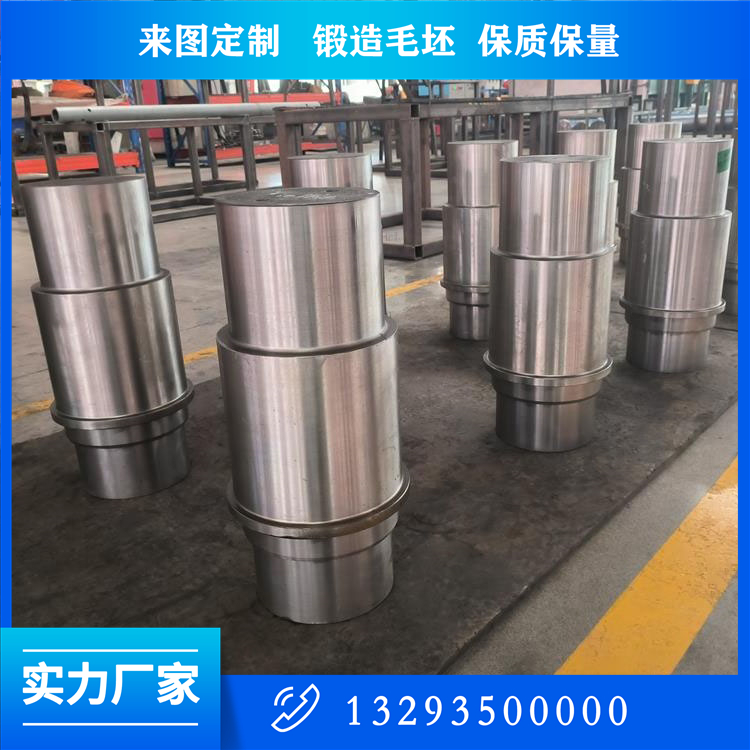

大型輥身鍛件（如軋輥、支撐輥等）是冶金、礦山裝備中的關鍵部件，其服役環境苛刻（高溫、高載荷、強磨損），對內部組織均勻性、力學性能及殘余應力分布要求極高。多向鍛造工藝（Multi-Directional Forging, MDF）通過多軸交替變形改善材料各向異性、細化晶粒并降低殘余應力，是實現高性能輥身制造的***技術。以下從工藝設計、殘余應力控制方法及工業應用展開分析：

一、大型輥身鍛件多向鍛造工藝設計

1. 材料選擇與變形特性

基材優化：輥身常用材料為高鉻鋼（如MC3、ICDP）或高速鋼（HSM），需通過熱壓縮試驗測定其高溫流變行為，確定動態再結晶臨界條件（如MC3鋼在1050℃、應變速率0.1s?1時再結晶體積分數＞90%）。

多向變形路徑：采用“鐓粗-拔長-扭轉”復合工藝，通過改變主變形方向（如X/Y/Z軸交替變形），破碎粗大枝晶，提升等軸晶比例至85%以上。

2. 多向鍛造工藝參數優化

溫度控制：

加熱階段：多段梯度加熱（650℃×2h + 850℃×2h + 1150℃×3h），避免熱應力裂紋。

鍛造溫度：始鍛溫度1100~1150℃，終鍛溫度≥850℃，每火次變形量控制在30%~50%。

應變速率與變形路徑：

高應變速率（1~5s?1）促進動態再結晶，低應變速率（0.01~0.1s?1）減少變形抗力，交替使用以實現晶粒細化（目標晶粒度ASTM 7~8級）。

變形路徑設計：采用“3D十字交叉”變形（如X→Y→Z軸向交替拔長），消除單向變形導致的帶狀組織。

3. 工裝與設備要求

模具設計：

多向鍛造專用模具需具備快速換向功能，模腔表面噴涂BN基潤滑劑（摩擦系數≤0.15）。

針對大型輥身（直徑＞800mm），采用預應力組合模具（內圈H13鋼+外圈45CrNiMoVA），抗拉強度≥1500MPa。

重型壓機配置：

需配備多向模鍛壓機（如4萬噸級），具備三向獨立加壓能力（X/Y/Z軸壓力偏差≤5%）。

二、殘余應力控制關鍵技術

1. 殘余應力形成機制

熱應力：鍛后冷卻過程中表面與心部溫差導致非均勻收縮（如空冷溫差可達200℃）。

組織應力：奧氏體→馬氏體相變引起的體積膨脹差異（如高鉻鋼相變膨脹率約4%）。

機械應力：多向變形不均勻性導致的局部塑性應變梯度。

2. 工藝優化降低殘余應力

均勻化變形設計：

通過有限元模擬（如QForm）優化變形路徑，使等效塑性應變分布均勻（方差≤0.05）。

對輥身端部與中部實施差異變形（中部變形量增加10%~15%），補償心部冷卻滯后效應。

控溫控冷技術：

鍛后階梯冷卻：先噴霧冷卻至650℃（冷卻速率30℃/min），再爐冷至300℃（冷卻速率5℃/min），降低熱應力峰值。

同步感應加熱：在冷卻過程中對高殘余應力區域（如輥頸）施加局部加熱（300~400℃），實現應力松馳。

3. 后處理消減殘余應力

振動時效處理：

采用高頻振動（頻率150~200Hz，加速度10~15g）處理4~6小時，使殘余應力降低30%~50%。

深冷處理：

將鍛件浸入液氮（-196℃）保持12~24小時，通過超低溫相變細化殘余奧氏體，均勻化應力分布。

機械應力松弛：

對輥身表面進行滾壓強化（滾壓力200~300kN），引入表面壓應力（-200~-300MPa），抵消內部拉應力。

三、典型應用案例

案例：某鋼廠支撐輥（材質MC5，直徑Φ1200mm，長度5000mm）

問題：傳統單向鍛造后輥身心部殘余拉應力達350MPa，服役中發生斷裂。

多向鍛造優化方案：

工藝調整：

采用“鐓粗-徑向擠壓-軸向拔長”三向變形，每火次變形量40%。

終鍛階段施加反向扭轉（扭轉角15°），破碎心部粗大碳化物。

控冷策略：

鍛后先噴霧冷卻至700℃，再以10℃/h緩冷至室溫，配合輥身中部感應加熱（400℃×2h）。

后處理：

振動時效（180Hz×5h）+深冷處理（-196℃×18h）。

效果：

殘余應力峰值從350MPa降至120MPa，分布均勻性提升60%。

輥身硬度梯度由±3HRC優化至±1HRC，服役壽命從6個月延長至18個月。

四、前沿技術方向

多物理場耦合仿真

基于晶體塑性有限元（CPFEM）與相場模型，預測多向鍛造過程中組織演變與殘余應力的交互作用，實現工藝參數智能推薦。

在線應力監測與調控

集成中子衍射應力儀與紅外熱像儀，實時監測鍛件內部應力場與溫度場，通過AI算法動態調整冷卻速率與變形路徑。

增材復合制造

采用激光熔覆在輥身表面制備梯度材料（如WC-Co/Ni基合金），結合多向鍛造實現“內韌外硬”結構，殘余應力降低40%。

五、總結

大型輥身軸鍛件的多向鍛造工藝與殘余應力控制需以均勻塑性變形為核心，山西永鑫生鍛造廠通過多軸交替變形、***控溫控冷及***后處理技術協同作用，實現組織細化與應力均衡。未來發展趨勢將聚焦于數字化工藝設計-在線監測-智能調控的全鏈條閉環控制，推動高端輥身鍛件向高可靠性、長壽命方向升級。
