軸類鍛件是一種應用非常廣泛的鍛件，這類軸類另加具備很好的加工性能，在實際應用中米有任何的多孔性，也沒有其他的瑕疵，因此不僅有著良好的外觀保證，還有著優良的 ，下面就來介紹一下符合怎樣要求的軸類鍛件才會深受人們歡迎。

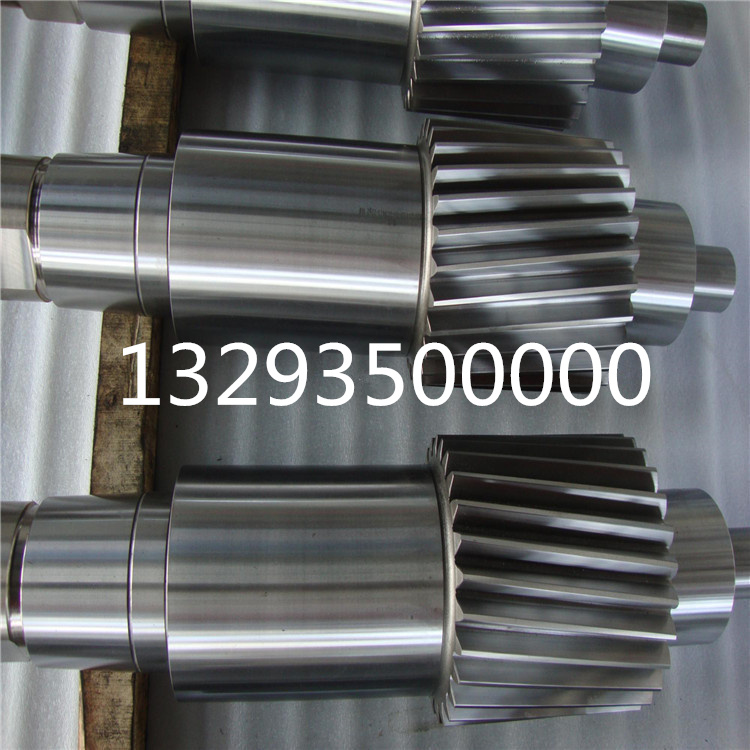

齒輪軸鍛件的材料種類很多，齒輪鍛件常用材質為：40Cr、42CrMo、20CrMnMo、20CrMnTi等，42CrMo、40Cr鍛造齒輪在起重行業居多大規格齒輪鍛件為主，20CrMnMo、20CrMnTi用在傳動機械鍛造齒輪居多，小件無主（參考）。齒輪大部分需要需要齒輪提 ，齒輪熱處理硬度在38-42HRC可以達到佳性能，42CrMo的韌性比40Cr好很多，因為前者熱處理淬透性 好，這和其材質聯系很大。還有，相同硬度下的強度很接近。在佳性能40Cr的抗拉強度為60~75公斤/mm2，屈服強度為35~55公斤/mm2；42CrMo的抗拉強度為110公斤/mm2，屈服強度為95公斤/mm2，顯然42CrMo的性能要比40Cr的性能好的多。

40Cr材質有良好的淬透性，水淬時可淬透到直徑28~60mm，油淬時可淬透到直徑15~40mm。經調質處理后，材質有良好的綜合力學性能，而且具有良好的低缺口敏感性和低溫沖擊韌性。40Cr齒輪鍛件在經調質處理后，常還進行表面高頻淬火或氮化處理。當硬度為174~229HBS時，切削加工性能較好，相對切削加工性為60%，40Cr材質鍛件含碳量保持在0.40%左右，保證鋼具有良好的強度與韌性的配合。加入Cr元素主要是提高鋼的淬透性。淬火加熱時，Cr元素完全固溶于奧氏體中，提高鋼的淬透性。淬火后，Cr元素固溶強化基體組織，并改善基體組織的回火穩定性。高溫回火時，部分Cr元素從基體組織中擴散到析出的滲碳體Fe3C中形成合金滲碳體（Cr、Fe）3C。

中重重工生產的齒輪軸鍛件用40Cr材質鋼主要化學成分（質量分數）為：0.37%~0.44%C、0.17%~0.37%Si、0.50%~0.80%Mn、0.80%~1.10%cr、≤0.035%P、≤0.035%S。

其相變點為：Ac1770℃、Ac3805℃、Ms328℃。

40Cr齒輪鍛件始鍛溫度1100~1150℃，終鍛溫度800℃，鍛造后尺寸在60mm以上需緩慢冷卻。

中重重工提示：齒輪軸鍛件的材料 先要滿足工作條件的要求。工作條件的要求是選擇齒輪鍛件材料時 先應考慮的因素，合金鋼常用于制作高速、重載并在沖擊載荷下工作的齒輪鍛件，如用于飛機的齒輪，要滿足質量小、傳遞功率大和可靠性高的要求，因此必須選擇力學性能高的合金鋼，如要求齒輪尺寸盡可能小，應采用表面硬化處理的高強度合金鋼。礦山機械中的齒輪傳動，一般功率很大、工作速度較低、周圍環境中粉塵含量極高，則往往選擇鑄鋼或鑄鐵等材料。家用及辦公用機械的功率很小，但要求傳動平穩、低噪聲或無噪聲，以及能在少潤滑或無潤滑狀態下正常工作，因此常選用工程塑料作為齒輪材料。

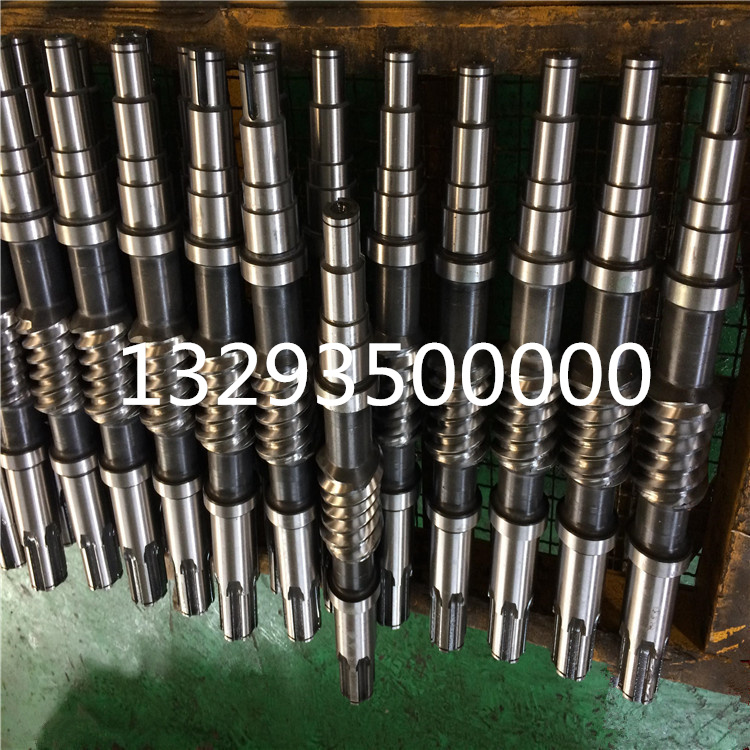

選擇齒輪軸鍛件材料應考慮齒輪尺寸的大小、毛坯成形方法及熱處理工藝。大尺寸的齒輪一般采用鑄造毛坯，可選用鑄鋼或鑄鐵作為齒輪材料。中等或中等以下尺寸要求較高的齒輪常選用鍛造毛坯，可選擇鍛鋼制作。尺寸較小而又要求不高時，可選用圓鋼做毛坯。

山西中重重工集團位于山西省忻州市定襄縣師家灣工業區。30年精工鍛造，認真做事，用心服務，專業車輪鍛件20余年。長期與起重機、石油、化工、礦山、冶金、船舶、液壓、焦化、火車、工程機械等企業合作。配套生產車輪、筒類、軸類、軋輥、滑輪、鏈輪、齒輪、齒圈、環件、缸體、方塊、模塊、支撐座、法蘭、不銹鋼等鍛件產品。在鍛造行業中通過多年的積累與發展，擁有一批高素質的技術人才及團隊，可獨自生產100噸內鍛件產品，具備***的生產制造能力。鍛件產品出口韓國、日本、俄羅斯、巴西、非洲、德國、澳大利亞、歐洲等多國。公司秉承服務至上的理念，始終如一的堅持用好態度做好鍛件。
