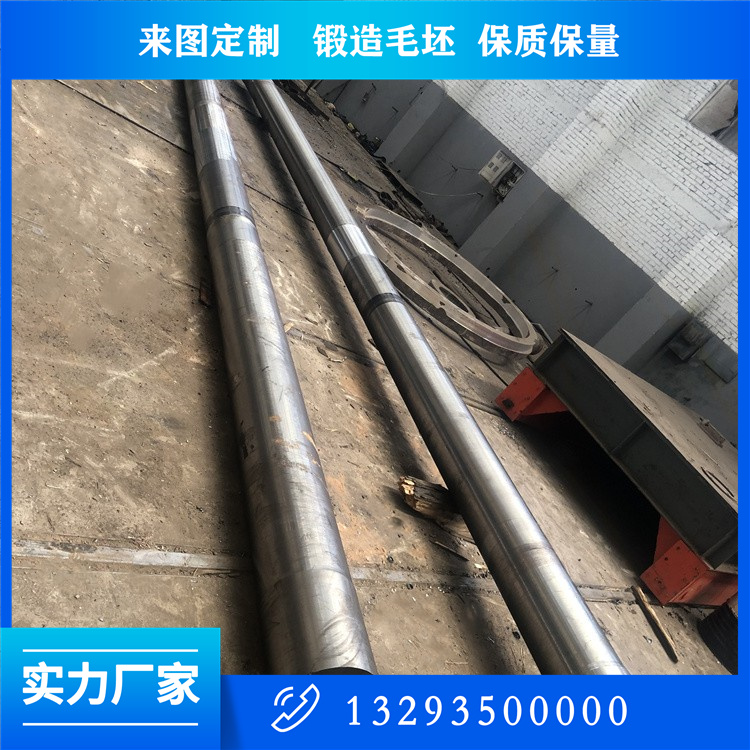

鍛造軸鍛件制造技術詳解

軸鍛件是機械設備中的核心傳動部件，廣泛應用于風電、船舶、重型機械、汽車等領域。其制造技術涉及材料選擇、鍛造工藝、熱處理、機械加工及質量檢測等多個環節。以下是鍛造軸鍛件制造技術的系統解析。

一、材料選擇與制備

1. 常用材料

軸鍛件的材料需具備高強度、良好的韌性和疲勞性能，常用材料包括：

碳鋼：45#、50#（適用于一般傳動軸）

合金鋼：

42CrMo（中高強度軸，調質后抗拉強度≥900MPa）

34CrNiMo6（高韌性，風電主軸常用）

30CrNiMo8（重型機械、船舶主軸）

不銹鋼：

17-4PH（05Cr17Ni4Cu4Nb）（耐腐蝕高強軸）

FV520B（馬氏體不銹鋼，用于化工設備）

高溫合金：

GH4169（Inconel 718）（航空發動機軸）

2. 材料冶煉與純凈度控制

冶煉工藝：

電爐+LF精煉+VD真空脫氣（降低[H]≤1.5ppm）

電渣重熔（ESR）（提高純凈度，減少夾雜物）

成分控制：

C、S、P含量：S≤0.010%，P≤0.015%（高純凈鋼）

微量元素：Ni、Cr、Mo***控制（影響淬透性）

二、鍛造工藝

1. 鍛造方式

自由鍛（適用于單件小批量生產）

模鍛（適用于批量生產，精度高）

徑向鍛造（適用于長軸類零件，如風電主軸）

2. 關鍵鍛件鍛造工藝參數

工序溫度控制變形量特殊要求

加熱 1150-1200℃ - 避免過燒（≤1250℃）

鐓粗 1100-1150℃ ≥50% 消除鑄態組織

拔長 1000-1100℃ 鍛造比≥4 流線優化

終鍛 ≥850℃ - 避免低溫鍛造（防止裂紋）

鍛后冷卻 600℃緩冷 - 防止白點（氫脆）

3. 組織控制

晶粒度：ASTM 5-8級（細晶強化）

流線分布：沿軸向連續分布（避免橫向流線導致疲勞斷裂）

三、熱處理技術

1. 預處理（正火/退火）

正火：Ac?+30-50℃，空冷（細化晶粒）

等溫退火：用于高合金鋼（如34CrNiMo6）

2. 調質處理（淬火+回火）

工藝溫度冷卻方式目標性能

淬火 850-880℃ 水淬/油淬 獲得馬氏體

回火 550-650℃ 空冷 消除應力，提高韌性

3. 表面強化熱處理

感應淬火：

硬化層深度：2-10mm（可調）

表面硬度：HRC 50-60

滲碳淬火（適用于齒輪軸）：

滲碳層深：1.0-2.0mm

表面硬度：HRC 58-62

四、機械加工

1. 加工余量設計

軸徑（mm）粗加工余量（單邊）精加工余量（單邊）

≤100 3-5mm 0.3-0.5mm

100-500 5-10mm 0.5-1.0mm

>500 10-15mm 1.0-2.0mm

2. 關鍵形位公差

圓柱度：≤0.01mm（軸承位）

徑向跳動：≤0.02mm/m

表面粗糙度：Ra≤0.8μm（磨削后）

五、質量檢測

1. 無損檢測（NDT）

超聲波檢測（UT）：檢測內部缺陷（Φ2mm平底孔）

磁粉檢測（MT）：檢測表面裂紋

滲透檢測（PT）：用于非鐵磁性材料

2. 力學性能測試

拉伸試驗：σ_b、σ_s、δ、ψ

沖擊試驗：-20℃/-40℃ AKv值

硬度測試：HB/HRC（全截面硬度差≤30HB）

3. 金相分析

非金屬夾雜物：A/B/C/D類≤1.5級

晶粒度：ASTM 5-8級

顯微組織：回火索氏體（≥90%）

六、典型應用案例

1. 風電主軸（34CrNiMo6）

鍛造工藝：徑軸向軋制（徑厚比≤15）

熱處理：調質+局部感應淬火

檢測標準：GL認證，UT檢測Class 2

2. 船舶曲軸（42CrMoA）

鍛造工藝：全纖維鍛造（曲拐一體成形）

熱處理：調質+氮化（提高耐磨性）

檢測標準：DNV/ABS認證

七、前沿技術與發展趨勢

數字化鍛造（基于CAE模擬優化工藝）

增材復合鍛造（局部性能強化）

智能熱處理（實時溫控+AI優化）

鍛造軸鍛件的制造技術涉及材料、鍛造、熱處理、機加工及檢測等多個關鍵環節，需嚴格控制工藝參數以確保性能。未來，數字化、智能化技術將進一步推動軸鍛件制造技術的發展。
