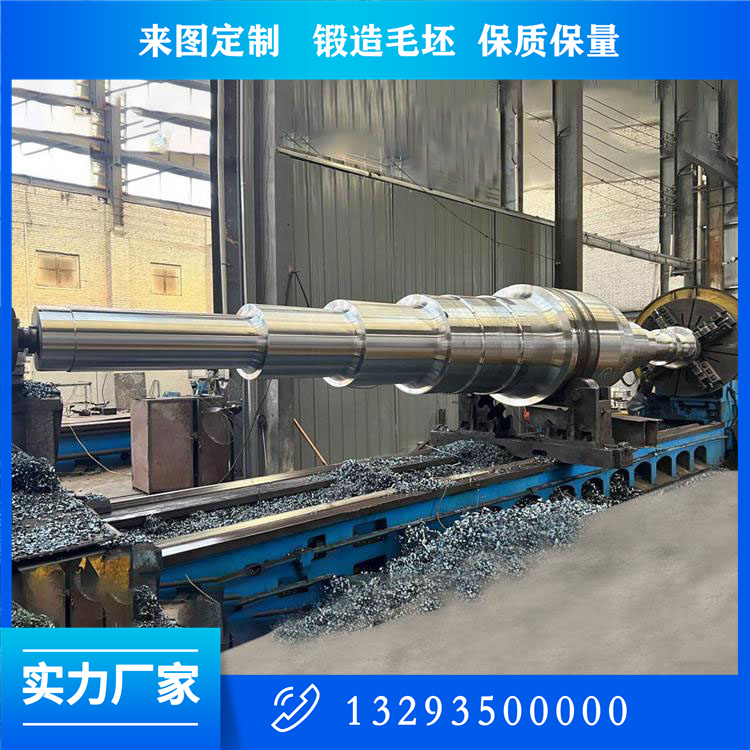

風電主軸作為風力發電機組的關鍵承力部件，其鍛件需滿足極端載荷、長壽命和高可靠性的要求。以下是風電主軸鍛件的核心技術要求及工藝控制要點：

一、材料要求

材料牌號

常用低合金高強度鋼：

34CrNiMo6（德標）/ AISI 4340（美標）：抗拉強度≥850MPa

42CrMo4（EN 10083）：屈服強度≥650MPa

特殊環境可選 F22V（ASTM A182）：耐低溫沖擊（-40℃ KV2≥60J）

純凈度控制

硫磷含量：S≤0.005%，P≤0.010%（核電級純凈鋼標準）

夾雜物評級：A類（硫化物）≤1.5級，B/C類（氧化物）≤1.0級（按ASTM E45）

二、鍛造工藝關鍵控制

1. 鍛造方式

自由鍛+精整：

鐓粗比≥2.5，拔長鍛造比≥4（確保心部壓實）

采用WHF（寬砧強壓）法：砧寬比0.8~0.9，壓下率20~30%

徑向鍛造（精鍛機）：

適用于5MW以上大主軸，尺寸精度±1.5mm/m

2. 溫度控制

加熱溫度：1180~1220℃（34CrNiMo6取1200℃±10℃）

終鍛溫度：≥850℃（避免低溫鍛造導致混晶）

冷卻速率：

正火冷卻：空冷速率0.5~1℃/s（防止貝氏體轉變）

調質前預冷：600℃等溫轉變（減少淬火應力）

3. 組織性能要求

指標要求值檢測標準

晶粒度 ≥5級（ASTM E112） 金相顯微鏡

超聲波探傷 Φ2mm平底孔當量缺陷 EN 10228-3

斷裂韌性 KIC≥120MPa·√m（-20℃） ASTM E1820

三、熱處理規范

調質處理

淬火：850~880℃水淬（截面＞500mm時采用水-空交替冷卻）

回火：580~620℃×（每100mm厚度保溫2h），硬度要求240~280HB

去應力退火

粗加工后：550℃×6h，爐冷至300℃出爐（消除90%以上殘余應力）

局部強化

軸承位表面淬火：感應淬火硬度50~55HRC，淬硬層深3~5mm

四、機械性能標準

性能參數34CrNiMo6要求測試方法

抗拉強度（Rm） 850~1000MPa ISO 6892-1

屈服強度（Rp0.2） ≥700MPa ISO 6892-1

延伸率（A5） ≥14% ISO 6892-1

沖擊功（-30℃） ≥40J（V型缺口） ISO 148-1

五、無損檢測要求

超聲波檢測（UT）

100%體積檢測，驗收標準：

當量缺陷≤Φ3mm（齒槽區≤Φ2mm）

不允許存在線性缺陷（裂紋、白點）

磁粉檢測（MT）

所有表面100%檢測，裂紋不允許（按ISO 4986標準）

滲透檢測（PT）

關鍵區域（如過渡圓角）額外PT檢測

六、尺寸與形位公差

項目公差要求示例（5MW主軸）

總長度（10m） ±5mm 10000±5mm

法蘭平面度 ≤0.1mm/m ≤1.5mm/Φ1500mm

軸承位圓度 ≤0.02mm Φ400±0.05mm

軸身直線度 ≤1mm/m ≤10mm/10m

七、特殊環境適應性

低溫韌性

北極機型需-40℃沖擊功≥60J（模擬極寒環境測試）

防腐要求

海上風電主軸需增加：

不銹鋼堆焊層（如ERNiCrMo-3）

鹽霧試驗≥2000h（ISO 9227）

八、典型案例（8MW海上風電主軸鍛件）

材料：34CrNiMo6，鍛件重量42噸

鍛造：

三次鐓拔（總鍛造比6.8），徑軸向聯合成形

熱處理：

差溫加熱淬火（心部880℃，表層920℃）

檢測：

相控陣超聲（PAUT）+ 數字射線（DR）雙檢

關鍵控制要點

全流程追溯：記錄冶煉、鍛造、熱處理全參數（符合GL2010認證要求）

殘余應力控制：

振動時效+深冷處理（-80℃×4h），應力降低40%以上

疲勞驗證：

臺架測試≥10^7次循環（載荷譜按IEC 61400-4）

通過上述控制，風電主軸鍛件壽命可達20年以上（等效運行3.6萬小時無失效）。
